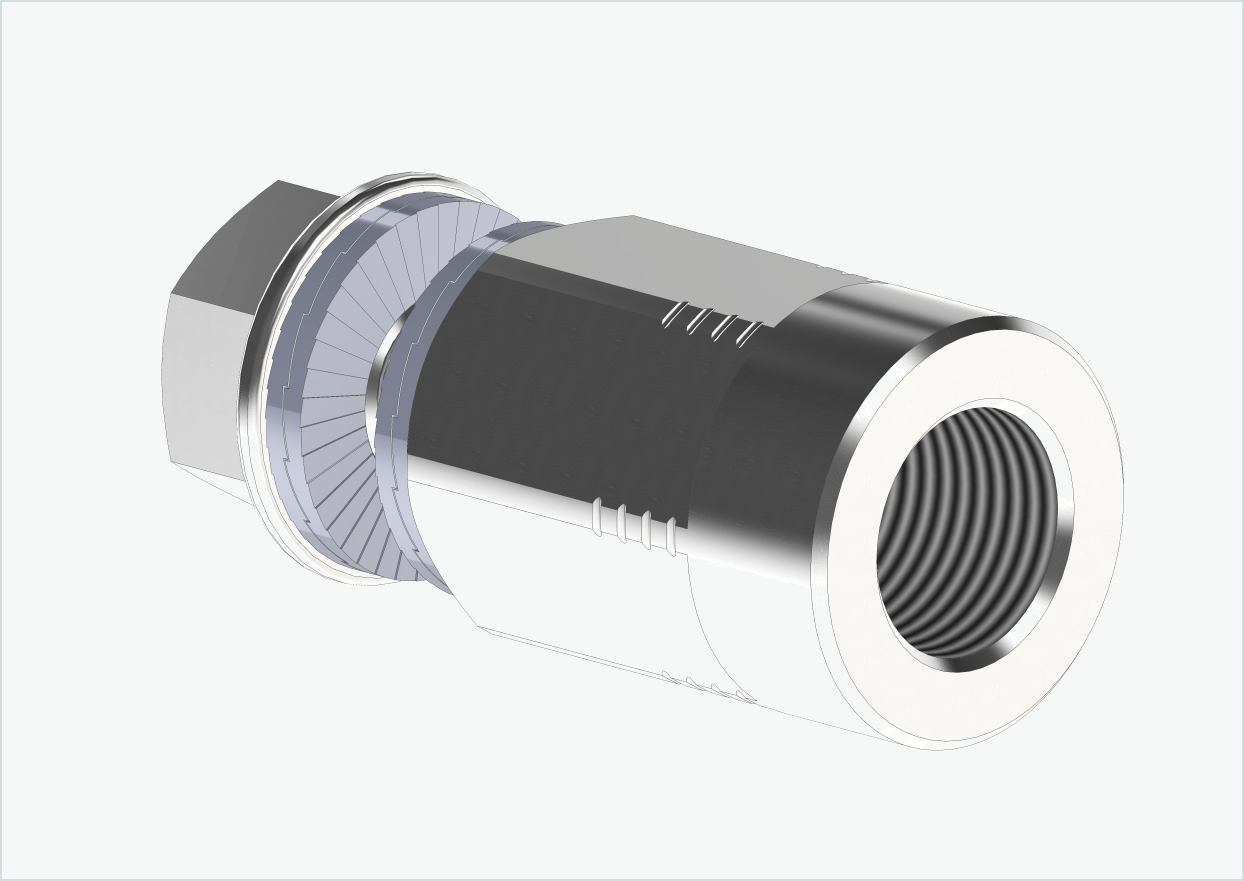

Vollachsen Adapter Universal - passend für Thule, Qeridoo, Burley, Prophete, Hamax, Trixie u.v.a.

MONTAGEANLEITUNG

Passend für folgende Fahrradmarken mit Hinterradnabenmotoren

• PROPHETE mit BLAUPUNKT HR-Nabenmotor 36V, 40Nm
• PROPHETE mit AEG Easy Drive HR-Nabenmotor 36V, 40Nm
• Zündapp Z810 mit Ananda 145 HR-Nabenmotor

Passend für folgende Hinterradnabenmotoren

• BLAUPUNKT - HR-Nabenmotor 36V, 40Nm
• AEG - Easy Drive HR-Nabenmotor 36V, 40Nm
• ANANDA 145 - HR-Nabenmotor

Sicherheits- und Warnhinweise

! WARNUNG !

Solltest Du dir nicht sicher sein, wie Du unseren Adapter fachgerecht montieren sollst, wende Dich an eine Fachwerkstatt.

Unser Adapter muss fachgerecht montiert werden. Ein nicht korrekt montierter Adapter kann sich während der Fahrt lösen und zu Unfällen mit lebensgefährlichen Verletzungen führen.

Beachte, dass unser Adapter mit mindestens sechs vollen Drehungen auf das Gewinde der Fahrradachse geschraubt sein muss.

Bei weniger als sechs vollen Gewindedrehungen ist keine ausreichende Klemmkraft des Hinterrads gewährleistet, was zu Unfällen mit lebensgefährlichen Verletzungen führen kann.

Das solltest Du unbedingt beachten:

• Unsere Adapter sind nur für Fahrräder und Pedelecs (max. 25km/h) zugelassen, nicht für S-Pedelecs oder E-Bikes ab 25km/h!

• Wir weisen alle Händler und Endverbraucher darauf hin, dass Sie im Sinne der Produkthaftung selbst für das Gesamtsystem Fahrrad-Anhänger und dessen korrekte Funktion verantwortlich sind!

• Es liegt in deiner Verantwortung die korrekte Gewindegröße deiner Hinterradachse am Rad festzustellen. Versuche nicht unseren Adapter in einer anderen Gewindegröße auf deine Hinterradachse zu montieren. Eine falsche Gewindegröße kann dein Fahrrad beschädigen. Solltest Du dir unsicher bei der Ermittlung der richtigen Gewindegröße sein, kontaktiere uns per Email oder telefonisch, wir helfen dir gerne dabei.

• nicht verwendbar bei Räder aus Carbon, bzw. mit Carbon Ausfallenden und Carbon-Hinterbau!

• Überprüfe regelmäßig die korrekte Drehmomenteinstellung und Spielfreiheit aller Bauteile vor dem Gebrauch deines Fahrrades im Anhängerbetrieb!

• Wenn Du keinen kalibrierten Drehmomentschlüssel für die Montage unseres Adapters hast, wende Dich an eine Fachwerkstatt.

Das solltest Du auch beachten:

Alle unsere Adapter Universal haben eine max. Einschraubtiefe von 17mm und müssen kraftschlüssig gegen das Ausfallende (Rahmenschenkel) festgezogen werden.

Darum prüfe, wie lang [mm] deine Gewindeachse am Ausfallende herausschaut.

Sollte der Abstand kleiner/gleich 17mm sein, kannst Du unseren Adapter Universal ohne Probleme an deinem Fahrrad montieren.

Sollte der Abstand größer 17mm sein, schließt unser Adapter Universal nicht bündig mit dem Ausfallende (Rahmenschenkel) ab. Dafür benötigst Du eine zusätzliche Distanzscheibe, diese findest Du von 2mm bis 10mm hier.

Gewindegröße M12 x 1.00 oder M12 x 1.25 ?

Du bist Dir unsicher bei der Ermittlung deiner Gewindegröße?

Wir zeigen Dir hier kurz, wie Du deine entsprechende Gewindesteigung am Bike feststellen kannst, dazu schraubst Du am besten die Mutter ab.

Für Hinterradnabenmotoren gibt es nur zwei Gewindegrößen:

• M12 x 1.00
• M12 x 1.25

Dazu misst Du mit einem Lineal, Zollstock oder einem Messschieber 8 Gewindevertiefungen (9 Gewindespitzen), wie unten im Foto.

 Sollte der Abstand (wie unten im Foto) 10mm betragen, hast Du ein M12 x 1.25 Gewinde (8 x 1.25mm = 10mm)

Sollte der Abstand 8mm betragen, hast Du ein M12 x 1.00 Gewinde (8 x 1.00mm = 8mm)
